MANIPULADOR INGRAVIDO DE CARGAS

La diferenciación y personalización de equipos son nuestra seña de identidad

ERGONOMIA

· Optimiza posturas y minimiza esfuerzos del operario

· Facilita y agiliza labores de montaje, paletizado y manipulación de todo tipo de manera rápida y eficiente

· Diseñados según las normas de ergonomía con el fin de evitar lesiones y optimizar el rendimiento

SEGURIDAD

· El uso de manipuladores ergonómicos es la principal medida preventiva para evitar riesgos de sobreesfuerzo asociados a la manipulación

· Las maniobras incluyen funciones de seguridad para la manipulación (micros, control de presión, control de nivel de vacío, bimanuales…)

· Se realiza una exhaustiva evaluación de riesgos para el equipo, la manipulación de la carga, y los elementos móviles

CELULA DE CARGA INTELIGENTE

· El sistema interno de reconocimiento de carga hace innecesaria la regulación para manipular pesos diferentes o variables durante la maniobra

· No se permite la suelta de pieza hasta que el equipo no detecta que esta está totalmente apoyada

DISEÑO EFICIENTE

· El diseño posibilita llevar siempre el centro de gravedad de la pieza bien posicionado, con la carga suspendida de manera rígida y evitando balanceos

CAMBIO RAPIDO

· Con utillajes de cambio rápido y maniobras comandadas por pulsadores, la versatilidad es muy amplia

· No hay necesidad de realizar operaciones manuales. Todo se puede automatizar desde los mangos

· Se pueden realizar cambios rápidos para utillajes magnéticos, neumáticos, hidráulicos, con sistema de vacío…

MOVIMIENTOS Y TIEMPOS DE CICLO

· Permite movimientos multidireccionales simultáneos (desplazamiento vertical, horizontal, giro y volteo) reduciendo tiempos de ciclo

· Las geometrías, dimensiones y posiciones de los brazos y utillaje se estudian y calculan para mejorar la fluidez en el manejo y desplazamiento

MANEJO DESDE LA CARGA

· Se puede manejar la elevación y descenso desde la propia carga, en estado de ingravidez, sin uso de mandos adicionales

PRECISION Y CONTROL

· Permite un manejo y posicionamiento controlado de la carga, preciso y con repetibilidad de posición

· Incorporamos topes mecánicos para limitación de zonas de barrido

· Añadimos micros de posición para permisos y bloqueos de maniobra en función de la posición del equipo, el utillaje y la carga

UTILLAJES A MEDIDA

· Estudiamos cada pieza, geometría y zonas viables de amarre

· Se incorpora siempre utillaje y sistema de sujeción medida (imán, ventosa, pinza…), con opción de sistema de Poka-Yoke

· Mediante elementos móviles o regulables nos adaptamos a diferentes modelos y dimensiones de pieza

PERSONALIZACION

· El manipulador, utillaje y maniobra son únicos para cada equipo y personalizados a medida de cada cliente y puesto de trabajo

· Configuramos cada equipo al completo bajo las especificaciones individuales de cada cliente y aplicación

· Adecuamos los colores, marcas comerciales y referencias que el cliente nos solicite

AMARRES COMPLEJOS Y DELICADOS

· Los utillajes y sistemas de amarre específicos permiten manejo simultáneo de varias piezas y apoyos sobre superficies delicadas

· Empleamos materiales y recubrimientos especiales para zonas de apoyo susceptibles de recibir marcas

ENTORNOS ESPECIALES

· Desarrollamos versiones en ATEX, INOXIDABLE y de SALA BLANCA para entornos de trabajo específicos

Limitadores de carrera

· Permite un manejo y posicionamiento controlado de la carga, preciso y con repetibilidad de posición

· Incorporamos topes mecánicos para limitación de zonas de barrido

· Añadimos micros de posición para permisos y bloqueos de maniobra en función de la posición del equipo, el utillaje y la carga

Carrera de elevación a medida

· El recorrido del cilindro de elevación se calcula para optimizar la ergonomía en las alturas de cogida y suelta de carga

· En combinación con la altura regulable de la cabeza de la columna, podemos ajustar y reconfigurar las cotas de trabajo

Limitador de barrido

· Permite un manejo y posicionamiento controlado de la carga, preciso y con repetibilidad de posición

· Incorporamos topes mecánicos para limitación de zonas de barrido

· Añadimos micros de posición para permisos y bloqueos de maniobra en función de la posición del equipo, el utillaje y la carga

Brazo articulado simple / doble

· Permite movimientos multidireccionales simultáneos (desplazamiento vertical, horizontal, giro y volteo) reduciendo tiempos de ciclo

· Las geometrías, dimensiones y posiciones de los brazos y utillaje se estudian y calculan para mejorar la fluidez en el manejo y desplazamiento

· Configuraciones de brazo único o banderola, o doble brazo articulado en función del tipo de acceso a las zonas de trabajo

Freno vertical

· Permite un manejo y posicionamiento controlado de la carga, preciso y con repetibilidad de posición

· El freno posibilita fijar la altura del equipo para paso por zonas de altura limitada, o para bloquearlo en la cota deseada

· Añadimos micros de posición para permisos y bloqueos de maniobra en función de la posición del equipo, el utillaje y la carga

Cilindro de baja fricción

· El cilindro de bajo rozamiento en combinación con juntas especiales permite un deslizamiento suave y fluido

· El sistema interno de reconocimiento de carga hace innecesaria la regulación para manipular pesos diferentes o variables durante la maniobra

· No se permite la suelta de pieza hasta que el equipo no detecta que esta está totalmente apoyada

· El diseño posibilita llevar siempre el centro de gravedad de la pieza bien posicionado, con la carga suspendida de manera rígida y evitando balanceos

Mango y utillaje simple / telescópico

· Tanto mango como utillaje pueden ser telescópicos para adaptarse a varias alturas o zonas de alcance

· Se puede manejar la elevación y descenso desde la propia carga, en estado de ingravidez, sin uso de mandos adicionales

Pulsadores simples / duplicados

· Botoneras sencillas o duplicadas en altura o posición transversal

· No hay necesidad de realizar operaciones manuales. Todo se puede automatizar desde los mangos

· Las maniobras incluyen funciones de seguridad para la manipulación (micros, control de presión, control de nivel de vacío, bimanuales…)

Sistema de cambio rápido de utillaje

· Con utillajes de cambio rápido y maniobras comandadas por pulsadores, la versatilidad es muy amplia

· Se pueden realizar cambios rápidos para utillajes magnéticos, neumáticos, hidráulicos, con sistema de vacío…

Giro y volteo de pieza 360°

· Se puede realizar giro y volteo precisos de pieza desde el mango

· La simultaneidad de los movimientos permite ahorro de tiempos de ciclo

· Los ángulos se pueden ajustar para valores concretos de posicionamiento de la carga

Colores personalizables

· El manipulador, utillaje y maniobra son únicos para cada equipo y personalizados a medida de cada cliente y puesto de trabajo

· Configuramos cada equipo al completo bajo las especificaciones individuales de cada cliente y aplicación

· Adecuamos los colores, marcas comerciales y referencias que el cliente nos solicite

Área de barrido a medida

· Las geometrías, dimensiones y posiciones de los brazos y utillaje se estudian y calculan para mejorar la fluidez en el manejo y desplazamiento

Brazos normales o invertidos para alturas reducidas

· En casos de alturas disponibles de trabajo reducidas, podemos invertir los brazos para mejorar las alturas y carreras de elevación

Cabeza de altura regulable

· La brida de la cabeza del manipulador es regulable en altura y orientación, haciéndolo versátil

· En caso de reubicación del equipo o de elementos de su entorno de trabajo, permite una reconfiguración rápida y simple

Sistema de seguridad

· Empleamos calderines acumuladores de aire para cubrir pérdidas de presión en la línea e impedir que la carga se suelte

· Incorporamos avisador acústico para pérdidas de presión y vacío

· Se realiza una exhaustiva evaluación de riesgos para el equipo, la manipulación de la carga, y los elementos móviles

Freno horizontal

· Permite bloquear los brazos en posiciones concretas para operar o para dejar el equipo en modo parking

· Incorporamos topes mecánicos para limitación de zonas de barrido

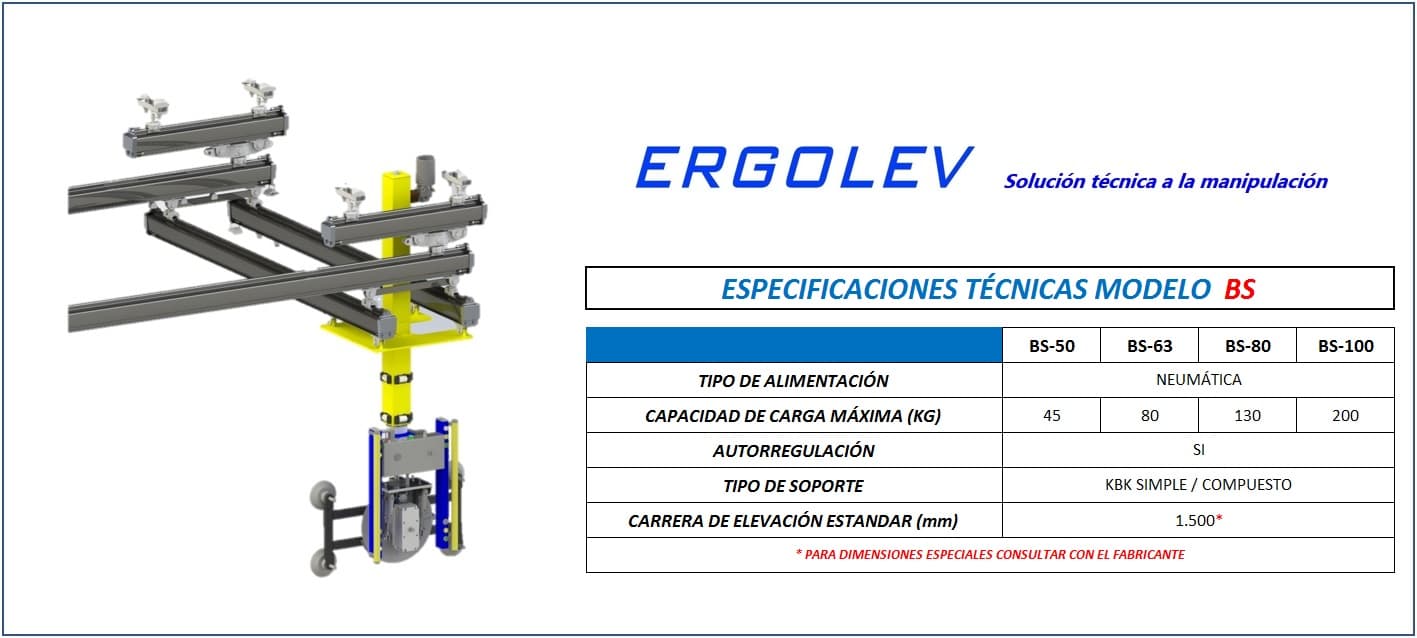

Manipulador ingrávido ERGOLEV modelo BS

Montaje sobre columna / carriles KBK / ménsula / paralelogramo

· Soporte de columna anclada a suelo y brazo simple o doble articulado

· Suspendido de carriles tipo KBK simples o compuestos, o en estructura de pórtico

· Soporte anclado a pared o columna

· En formato de paralelogramo a medida

Posición de parking

· Posición de reposo del equipo para tiempos de inactividad en la manipulación

· El equipo y el utillaje quedan inmóviles en posiciones predeterminadas y de mínima interferencia en las zonas de trabajo

Columna rotativa

· El montaje de la columna sobre un soporte giratorio de baja fricción permite orientar la columna en un barrido de 360º

Columna fija / telescópica

· La columna de soporte vertical puede ser de altura fija o telescópica, para traslado por zonas de baja altura, o para acceso y replegado en zonas de difícil alcance

Montaje sobre base fija / plataforma móvil

· Modelos sobre base anclada a suelo o plataforma móvil para traslado entre zonas de trabajo

· Permite retirar el equipo en periodos de inactividad o desplazarlo entre puntos muy distantes

Integridad estructural calculada por análisis de elementos finitos

· Elementos calculados por elementos finitos para control de deformaciones y fatiga de componentes

27

AÑOS DE EXPERIENCIA

90

CLIENTES CON INGRAVIDOS EN USO

250

MANIPULADORES IMPLANTADOS

2

PATENTES PROPIAS

MODELOS DE MANIPULADOR

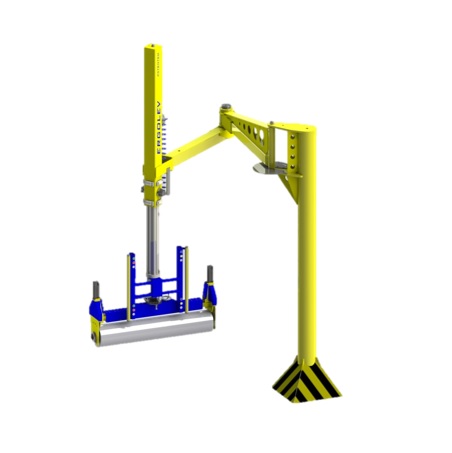

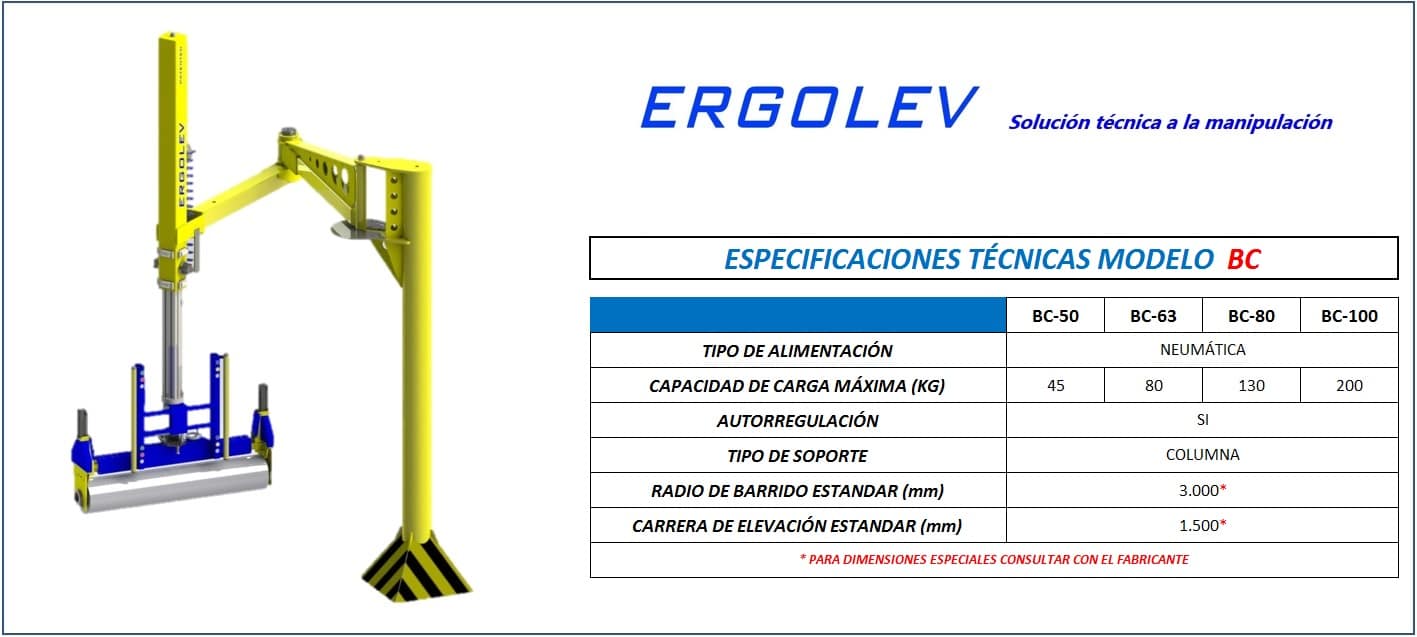

MODELO BC

Soporte de columna anclada a suelo y doble brazo articulado

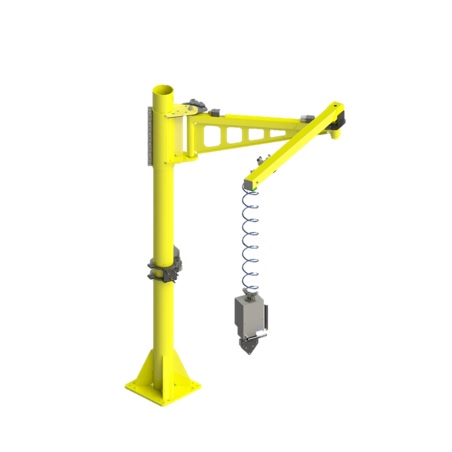

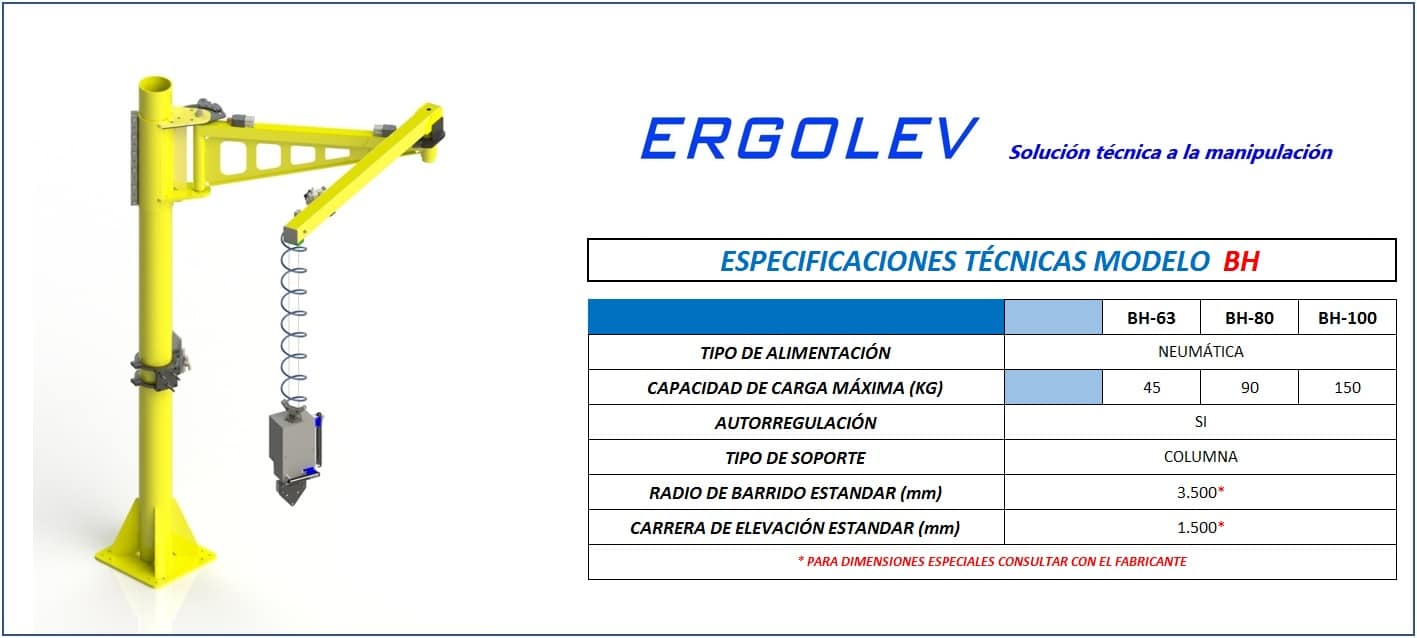

MODELO BH

Soporte de columna y doble brazo articulado. Elevación mediante sirga

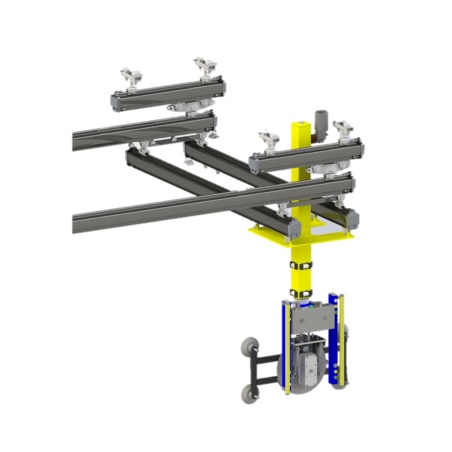

MODELO BS

Suspendido de perfiles tipo KBK simples y compuestos, o en estructura de pórtico

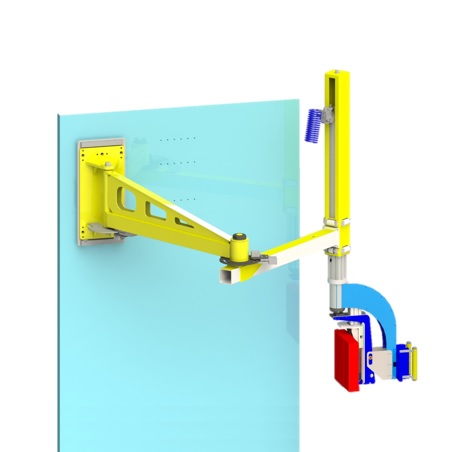

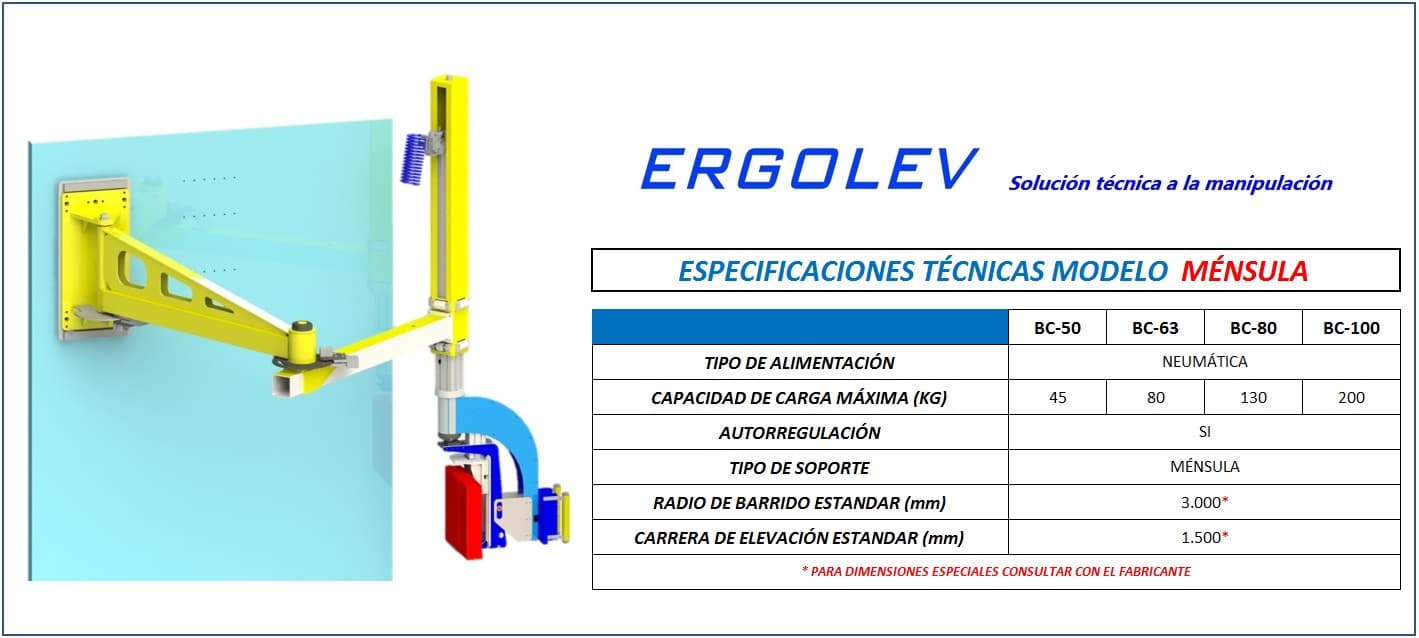

MENSULA

Soporte anclado a pared y banderola o doble brazo articulado

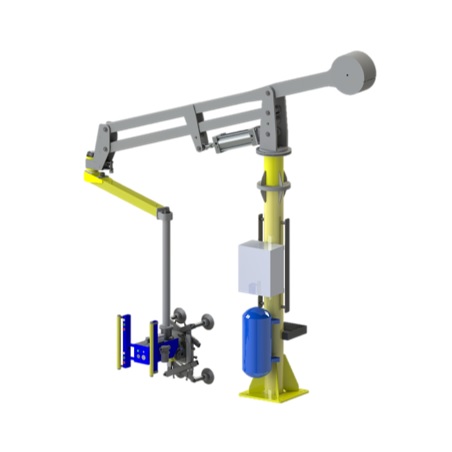

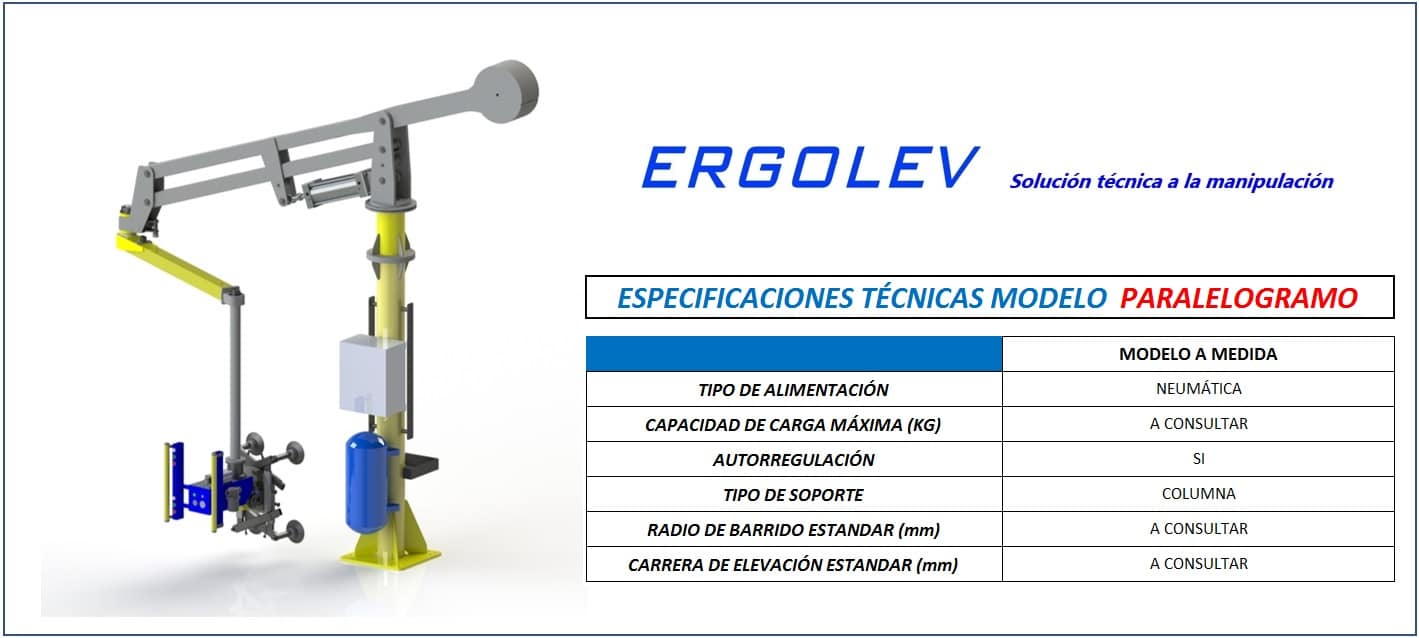

PARALELOGRAMO

Soporte de columna y sistema de paralelogramo con contrapeso

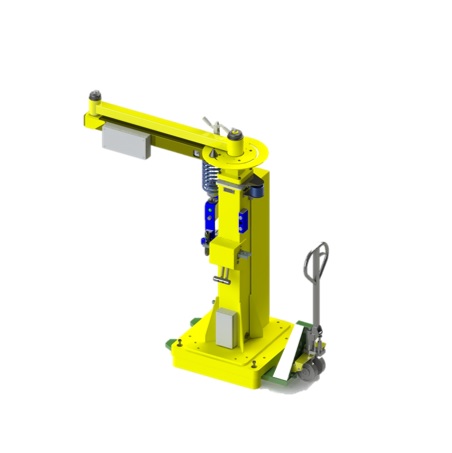

PLATAFORMA MOVIL

Modelos específicos telescópicos, sobre plataforma móvil…etc

Capacidad: 10kg a 300kg.

Capacidad: 10kg a 150kg.

Capacidad: 10kg a 300kg.

Capacidad: 10kg a 300kg.

Capacidad: Consultar.

Capacidad: Consultar.

* Rangos de capacidad de elevación orientativos. Cada equipo se dimensiona para su carga, utillaje y tipo de maniobra

** Se desarrollan equipos con incorporación de elementos eléctricos, neumáticos e hidráulicos

*** Posibilidad de realización de equipos en inoxidable y para requerimientos ATEX y para sala blanca

REALIZA TU CONSULTA DE MANIPULACION

Rellena el  formulario de consulta ERGOLEV y envíanoslo para poder estudiar tu aplicación y ofrecerte una propuesta técnica a medida
